产品概述

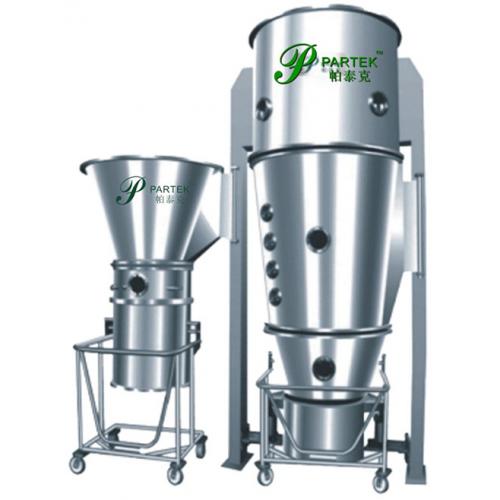

DFZ系列是在消化吸收国外同类设备基础上推出的具有多重用途的流化床工艺设备。其设计目的是为了在同一设备中可进行干燥、制粒、包衣及包裹敷层。
工艺路径
根据不同工艺目的，DFZ系列可采取三种工艺途径实现：
顶喷
底喷
切线喷
通过更换不同的流化床装置，即可进行三种工艺操作，而其他功能系统则可共用。
共用系统
空气处理系统
机身组件
供液系统
送风系统
控制系统
核心技术
不同的流化床结构是Z为核心的技术。三种工艺具有不同的能力，其实质区别仅在于物料的流化方式和液体的喷入方式。

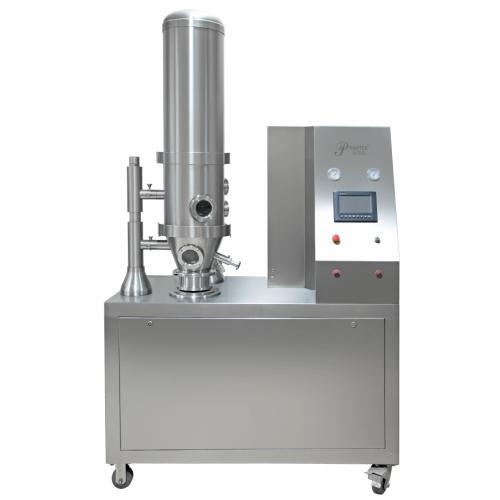

多用途流化床试验机技术参数
|
项目/单位/机型 |
DFZ-0.5G
|
DFZ-2G
|
|
原料容器 |
顶喷 |
L
|
1.8
|
8
|
|
底喷 |
L
|
1.8
|
6
|
|
切线喷 |
L
|
5
|
6
|
|
***大量产 |
顶喷 |
G
|
100～500
|
1500～3000
|
|
底喷 |
G
|
80～300
|
1500～2500
|
|
切线喷 |
G
|
100～300
|
1500～2500
|
|
风机功率 |
kw
|
0.75
|
3
|
|
转盘电机功率 |
kw
|
1.1
|
2.2
|
|
转盘直径 |
mm
|
280
|
|
|
压缩空气 |
压强 |
mpa
|
0.4～0.6
|
|
耗量 |
M3/min
|
0.5
|
|
电加热功率 |
kw
|
2.2
|
5
|
|
电压 |
V/hz
|
220～380V/50hz
|
|
工作温度 |
℃ |
常温～120℃
|
|
外形尺寸(L*W*H)
|
（L×B×H×)mm
|
1100×50×600
|
1450×900×2300
|
|
设备净重 |
kg
|
150
|
900
|
|
多用途流化床量产机技术参数
|
项目/单位/直径 |
DFZ5/3
|
DFZ10/5
|
DFZ30/15
|
DFZ60/30
|
DFZ120/60
|
DFZ200/100
|
|
原料容器容积 |
顶喷 |
L
|
30
|
63
|
100
|
250
|
480
|
700
|
|
底喷 |
L
|
10
|
40
|
60
|
150
|
270
|
430
|
|
切线喷 |
L
|
20
|
40
|
60
|
120
|
220
|
350
|
|
***大产量 |
顶喷 |
Kg/time
|
5
|
10
|
30
|
60
|
120
|
200
|
|
底喷 |
Kg/time
|
3
|
5
|
15
|
30
|
60
|
100
|
|
切线喷 |
Kg/time
|
3
|
5
|
15
|
30
|
60
|
100
|
|
喷嘴数量 |
底喷 |
pcs
|
1
|
1
|
1
|
3
|
3
|
3
|
|
切线喷 |
pcs
|
1
|
1
|
1
|
3
|
3
|
3
|
|
转盘直径 |
mm
|
380
|
480
|
580
|
680
|
780
|
880
|
|
转盘电机功率 |
kw
|
0.75
|
1
|
2.2
|
4
|
5.5
|
7.5
|
|
蒸汽 |
压强 |
mpa
|
0.4～0.8
|
|
耗量 |
Kg/h
|
35
|
60
|
100
|
120
|
140
|
180
|
|
压缩空气 |
压强 |
mpa
|
0.4～0.8
|
|
耗量 |
M3/min
|
1
|
1
|
1
|
1.2
|
1.2
|
1.2
|
|
风机功率 |
kw
|
5.5
|
7.5
|
11
|
15
|
18.5
|
22
|
|
工作温度 |
℃ |
温度0～140℃自动调节(0-140℃
|
|
产品水分 |
% |
干燥后物料含水量可达0.2%
|
|
噪音 |
db
|
风机隔离处理小于75分贝
|
|
电加热功率 |
kw
|
12
|
21
|
27
|
30
|
42
|
70
|
|
